一、概述：
該試驗臺主要依據中華人民共和國煤炭行業標準《MT112.1-2006 礦用單體液壓支柱》的標準進行設計，是礦用單體液壓支柱的專用試驗設備和檢測設備，能夠完成各種型號的單體液壓支柱生產驗收和日常維修的調試、試驗工作，同時還可以實現各種液壓元件的密封性能檢測和三用閥的調定工作。
試驗臺與500kN臥式壓機和1000kN立式壓機配套使用，能完成對單體液壓支柱和三用閥所要求的試驗項目，因此是廠礦液壓試驗、維修工作中用途較廣的一種試驗臺。
二、技術特點：
1、乳化液泵為低壓泵，油泵驅動增壓缸產生高壓，可輸出不同壓力的乳化液進行各種試驗。
2、設有集中按鈕盤和照明設備，操作方便并改善了操作條件。
3、單體液壓支柱臥式密封檢測支架，大大提高檢測效率。

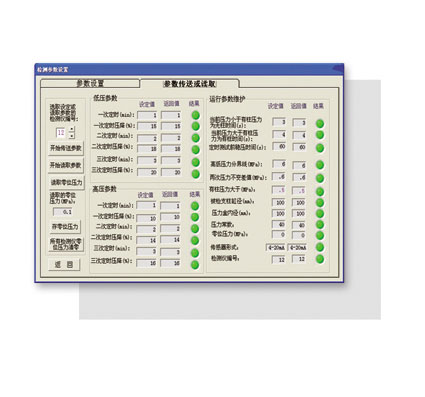

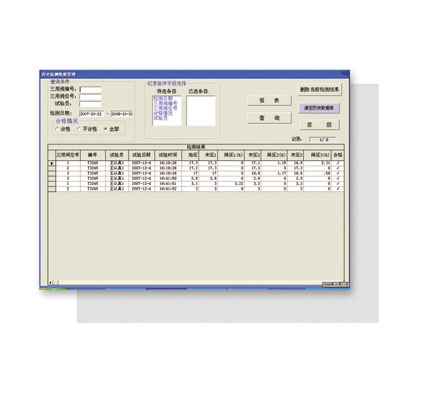

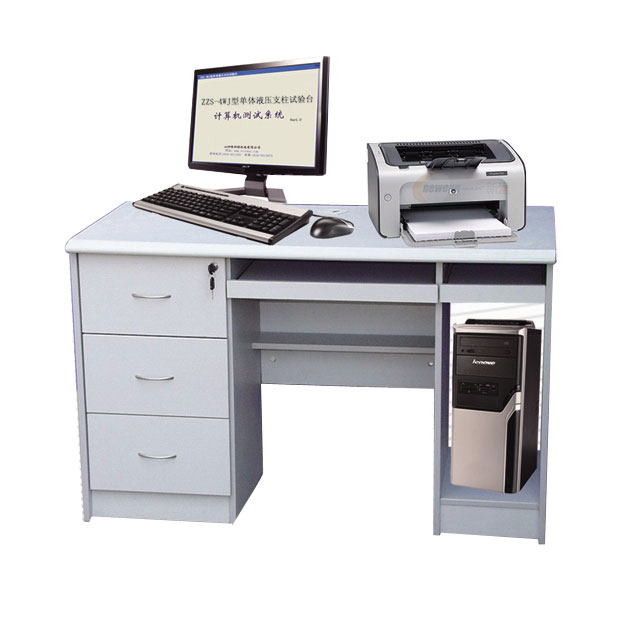

4、計算機檢測系統，集數據顯示、采集、處理、定時檢測于一體，可自動生成測試報表并打印。
三、技術參數：

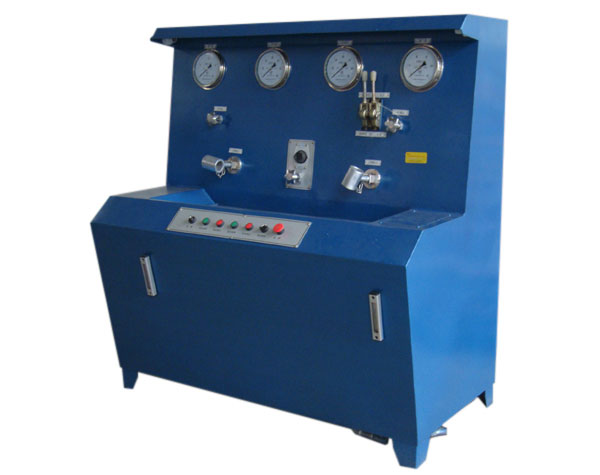

試驗臺：
油壓系統：
（1）電機功率：2.2KW；
（2）油泵流量：15L/min；
（3）工作介質： 46# 抗磨液壓油；
（4）試 驗 工 位：
三用閥： 2個
單體支柱： 1個
乳化液系統：
（1）額定壓力：40 MPa；
（2）最高壓力：60 MPa；
（3）試驗工作介質： 3-5%乳化液；
（4）壓力傳感器精度： 0.3%FS
2、壓機：

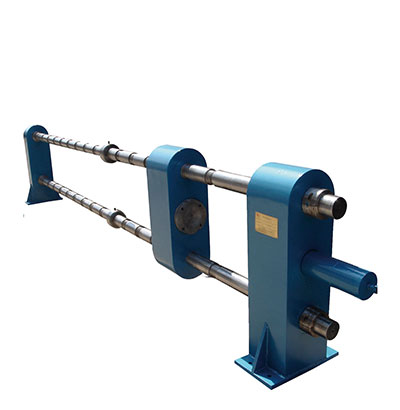

臥式（500kN）
最大承受能力： 500kN；
額定承受能力： 300kN；
最大加載高度： DW35；
工 作 壓 力： 38 MPa；
試 壓 形 式： 內/外加載；
油 缸 行 程： 600mm。

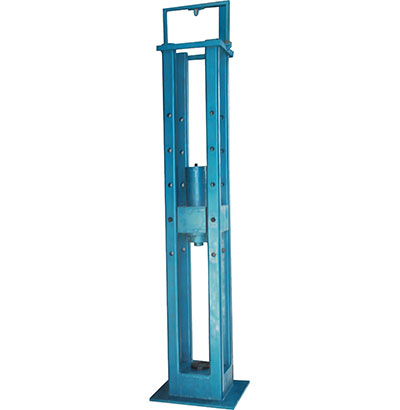

立式（1000kN）
最大承受能力： 1000kN；
額定承受能力： 600kN；
最大加載高度： DW28；
工作壓力： 19MPa；
試壓形式： 內/外加載；
油缸行程： 700mm。
